部品の強度不足を防ぐには
設計者の心構え
「壊れてから考える」のではなく、「壊れない理由」を設計する
部品の強度不足は、製品の故障や設備停止だけでなく、重大な事故につながる可能性があります。
図面どおりに加工できても、使用中に変形や破損が発生するようでは、その設計は完成とは言えません。
設計者は、「どこに力が加わり、どこが最も弱くなるか」を常に考えながら設計することが重要です。
強度不足は、試作や市場で発覚する前に、設計段階で防ぐことが設計者の責任です。

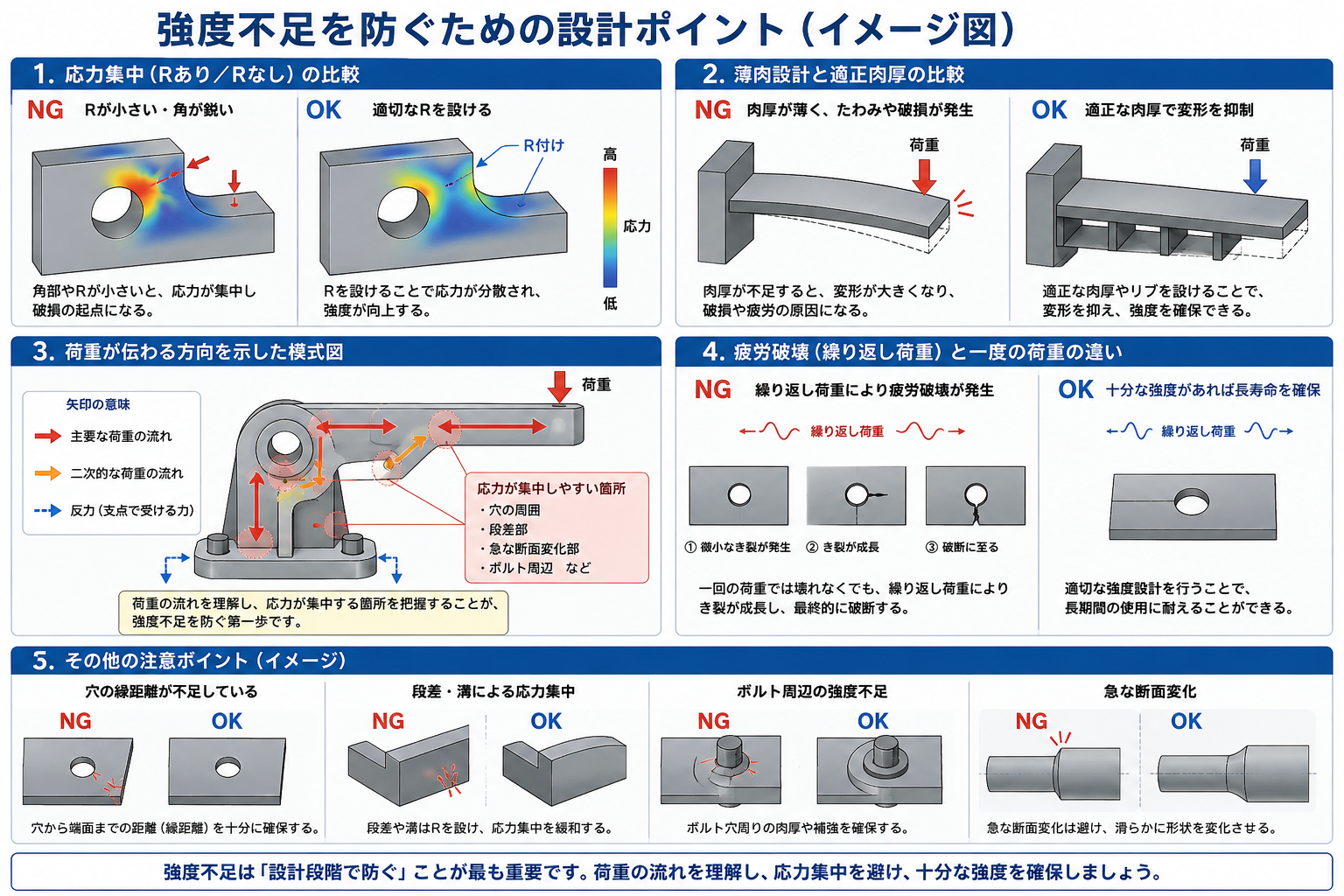

設計時に必ず確認するポイント
① 力がどこに加わるかを理解する
強度不足の多くは、「力の流れ」を正しく理解していないことが原因です。
まず確認することは、
・どこに荷重がかかるか
・どの方向から力が加わるか
・一番大きな荷重はどこか
です。
荷重条件が曖昧なまま寸法を決めてはいけません。
② 応力が集中する箇所を見つける
部品は全体が均一に壊れることはありません。
破損は必ず応力が集中する部分から始まります。
例えば、
・段差
・小さなR
・穴の周囲
・溝
・急激な断面変化
などは強度不足が起こりやすい箇所です。
図面を見ながら、「最初に壊れるとしたらどこか」を考える習慣が重要です。
③ 必要以上の軽量化をしない
軽量化は重要ですが、板厚を薄くする、リブを減らす、ボスを細くすることで強度不足になるケースは少なくありません。
軽量化は、必要な強度を確保した後に行うという順番を守ることが大切です。
④ 急激な形状変化を避ける
鋭い角や急な断面変化は、応力集中を招きます。
適切なRを付ける、徐々に断面を変化させる、肉厚を急激に変えないことを意識しましょう。
⑤ 繰り返し使用を考慮する
一度だけ耐えられる部品でも、毎日繰り返し荷重を受けることで疲労破壊が発生します。
使用回数や寿命まで考えて強度を確認する必要があります。
⑥ 「安全率」を忘れない
実際の製品では、想定外の荷重、加工誤差、材料ばらつき、使用環境の変化が発生します。
計算上ギリギリの強度ではなく、余裕を持った設計を行うことが重要です。
強度不足を防ぐためのチェックリスト
□ 荷重の方向・大きさを整理した
□ 応力が集中する箇所を確認した
□ 不必要な薄肉化をしていない
□ 急激な形状変化がない
□ 繰り返し荷重を考慮した
□ 安全率を確保している
□ 必要に応じて強度計算・CAE解析を実施した
まとめ
強度不足は、製造現場ではなく、設計段階で防ぐべき問題です。
設計者は「図面を完成させること」ではなく、「製品が安全に使われ続けること」をゴールとして考えなければなりません。
荷重のかかり方や応力集中、疲労、安全率を意識して設計することで、破損やクレームを未然に防ぎ、信頼性の高い製品づくりにつながります。
